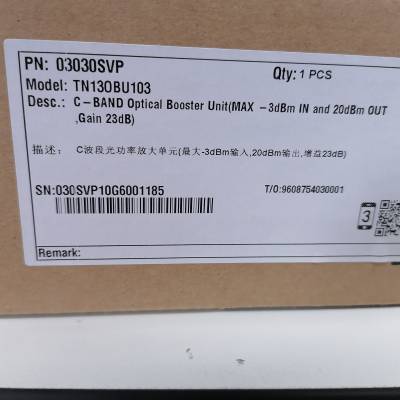

华为光功率放大板TN12OBU1 WDM波分

版本描述

OBU1单板的功能版本有：TN12和TN13。

工作原理和信号流

OBU由EDFA光模块，驱动与检测模块，可调光衰模块，通信模块和电源模块组成。

 说明：

单板可选配可调光衰模块，用于调节信号光功率。可将该可调光衰模块和单板的OUT光口相连以调节单板的发送光功率，也可将可调光衰模块和单板的IN光口相连以调节单板的接收光功率。

信号流

从IN光口接收的一路合波光信号被送入EDFA光模块。EDFA光模块完成光信号的功率放大、增益锁定。经过放大后的合波光信号从OUT光口输出。

合波信号也可以先从VI光口输入，经过光功率调整后从VO光口输出，然后IN光口接收调整后的合波信号。

功能模块

EDFA光模块

信号光和泵浦光合波后进入掺铒光纤被放大。掺铒光纤在泵浦激光器的激励下可以对光信号产生放大，从而实现光功率放大功能。

分光器从主光信道分光提供给MON光口，用于检测。

驱动与检测模块

实时检测业务信号的光功率。

实时检测EDFA光模块内部泵浦的驱动电流、背光电流、制冷电流、泵浦激光器的温度和环境温度。

驱动EDFA光模块内部的泵浦激光器。

完成告警信号和性能事件向通信模块的上报。

可调光衰模块（可选）

调节单板的接收光功率。

单板上电后，EVOA的衰减量默认处于大值20dB，***单板不过载。

通信模块

收集单板各功能模块的告警和性能事件和工作状态检测信息。

与主控交换时钟单板进行数据通信，以实现对整个单板的操作控制。

电源模块

将DC电源转换为单板各模块所需的电源。

面板

OBU单板的面板上有单板指示灯、接口和激光安全等级标签。

指示灯

单板的面板上指示灯如下。

单板工作状态指示灯(STAT) -红、绿、橙三色指示灯

业务状态指示灯(SRV) -红、绿、橙三色指示灯

波分侧模块接收光功率状态指示灯(INn)-红绿双色指示灯

关于指示灯的详细介绍请参考单板指示灯。
