版本描述

单板的功能版本有：TN11、TN12、TN13。

版本间差异

功能：TN11DCP支持多模。   TN12DCP/TN13DCP支持单模。

指标：各版本的指标有所不同。请参见DCP指标。

应用

DCP单板属于保护单元，实现板内1+1保护和客户侧1+1保护。

DCP单板在WDM系统中的应用（板内1+1保护）

说明：应用于板内1+1保护时，DCP单板不支持2.5Gbit/s速率的OTU单板。

DCP单板在WDM系统中的应用（客户侧1+1保护）

 说明：当工作OTU和保护OTU放置在不同的子架或机盒中，可以选用DCP单板进行户侧保护。

功能和特性

DCP单板支持板内1+1保护和客户侧1+1保护等功能和特性。

工作原理和信号流

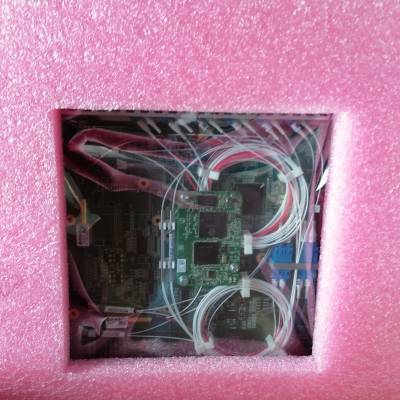

DCP单板由光模块、控制与通信模块和电源模块构成。

信号流:  一块DCP单板支持对2路光信号的双发选收处理。其中DCP单板对2路光信号的处理完全相同，仅以1路业务流向为例进行介绍。

发送方向:  WDM侧1路光信号由“TI1”光口接入，经过分光器后，从“TO11”和“TO12”光口输出到主用和备用光纤（通道）中。

接收方向

主用和备用光纤（通道）中的光信号分别从“RI11”和“RI12”光口接入，进入光开关。光开关根据主备信号的光功率优劣选择接收其中的1路，实现主备通道光信号的选收。选择接收的光信号从RO1光口输出。

光功率检测模块对从主备信号中提取的检测信号进行检测并将结果上报给控制与通信模块。控制与通信模块比较2路信号的光功率，并根据光功率的优劣，控制光开关动作，实现主备通道光信号的选收。

模块功能

光模块

光模块包含2个信号双发部分和2个信号选收部分。

信号双发部分：将输入的1路光信号分成功率相等的2路光信号，分别输出到工作通道和保护通道中。

信号选收部分：接收工作通道和保护通道的光信号，由光功率检测模块检测并上报2路光信号的光功率值，控制与通信模块控制并实现主备通道光信号的选收。

联系方式：

电话：177-9026-1791  QQ：3289981478（陈小姐）

地址：四川省成都市郫县郫筒绿地盈创国际B座二号楼2307

***：

控制与通信模块

实现对整个单板的操作控制。

根据CPU指令完成对单板各个模块的控制操作。

收集单板各功能模块的告警和性能事件、工作状态和电压检测信息。

与SCC单板进行数据通信。

电源模块

将背板提供的直流电源转换为单板各模块所需的电源。

面板

单板面板上有单板指示灯、接口。

指示灯

单板的面板上共有4个指示灯：

单板硬件状态灯（STAT）—红、绿、黄三色指示灯

业务激活状态灯（ACT）—红绿双色指示灯

单板软件状态灯（PROG）—红绿双色指示灯

业务告警指示灯（SRV）—红、绿、黄三色指示灯

关于指示灯的详细介绍请参考单板指示灯。
